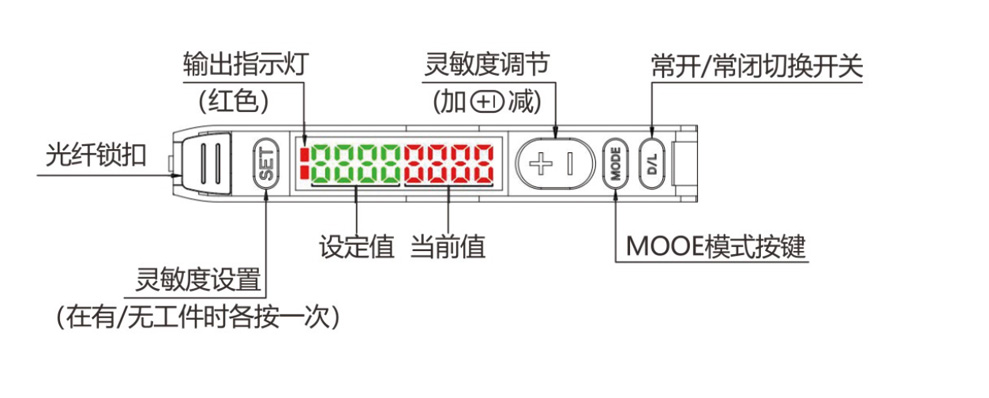

操作面板說明

功能設置

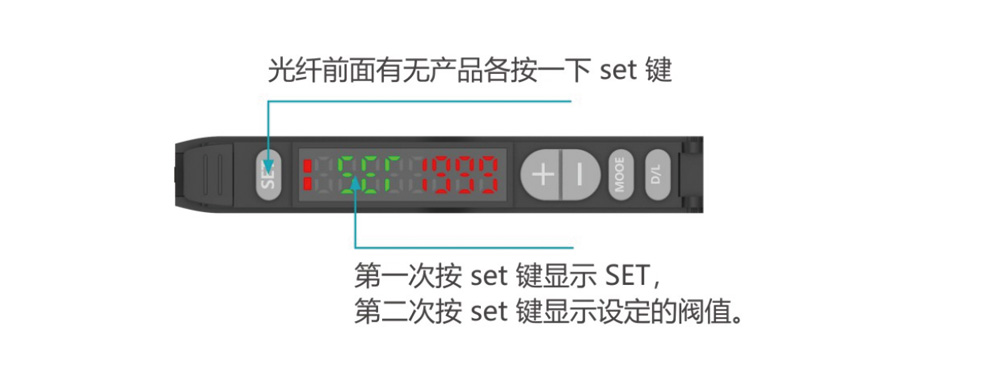

閾值快速設定

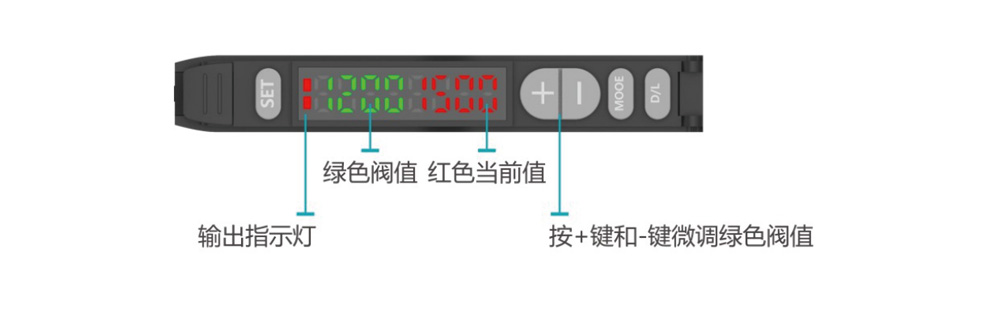

手動微調閾值

在閾值快速設定后，可以手動按+鍵和-鍵微調綠色

閾值；

閾值微調原則是：無產品照到的紅色值 < 綠色設定值 < 照到產品的紅色值；建議照到產品的紅色值比綠色閾值大20以上。

注：P-1模式下紅色值小于100時建議使用P-2

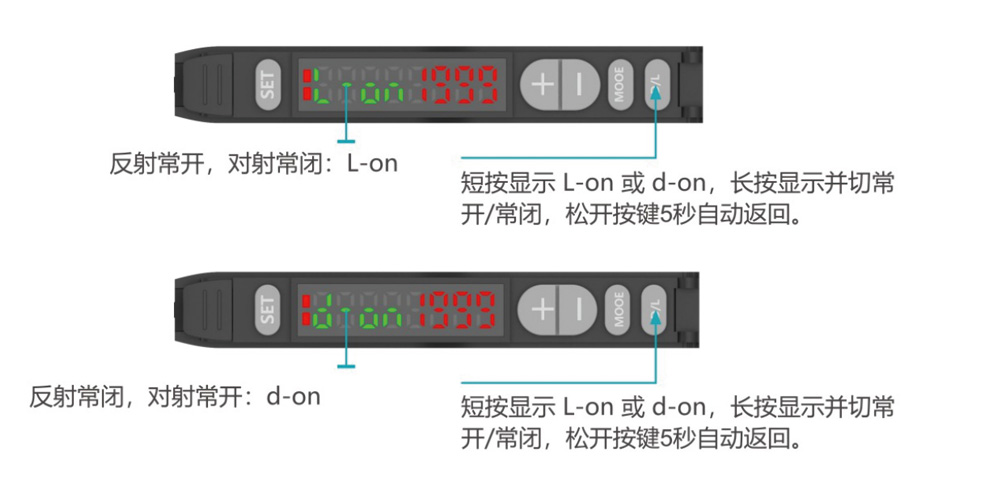

常開/常閉切換

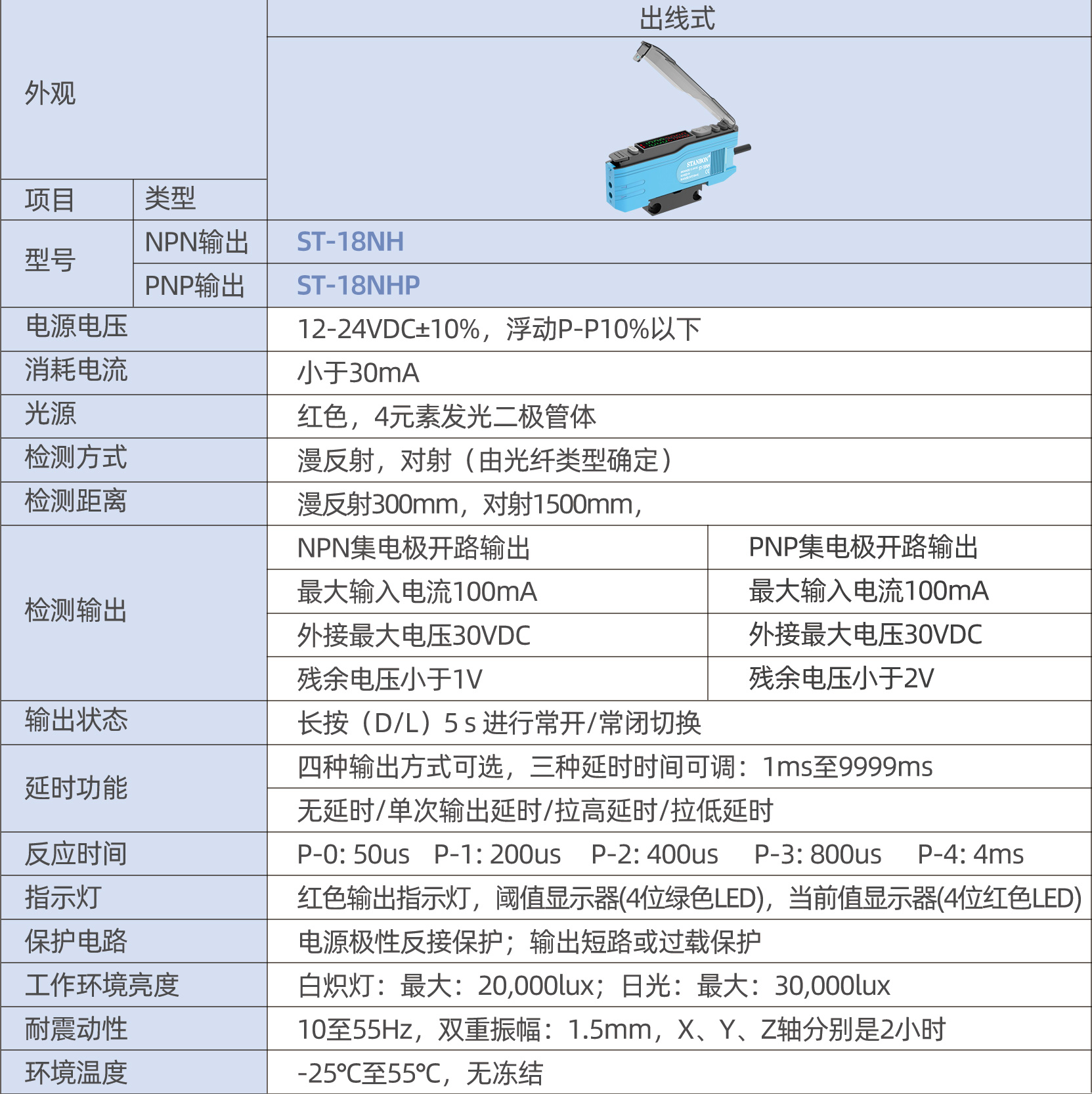

產品參數

產品尺寸

ST-18NH

接線圖

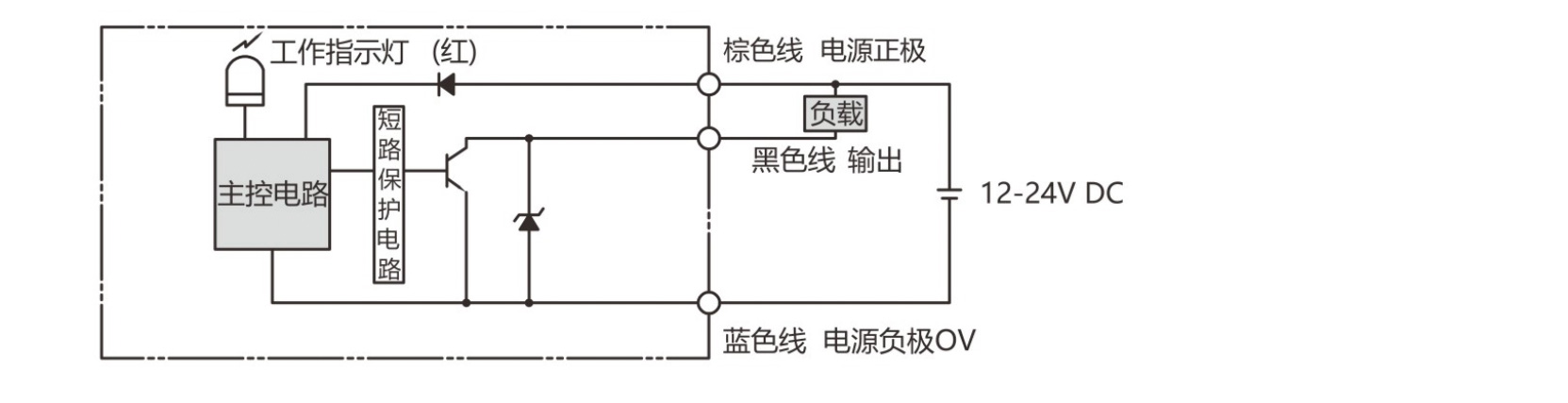

NPN輸出

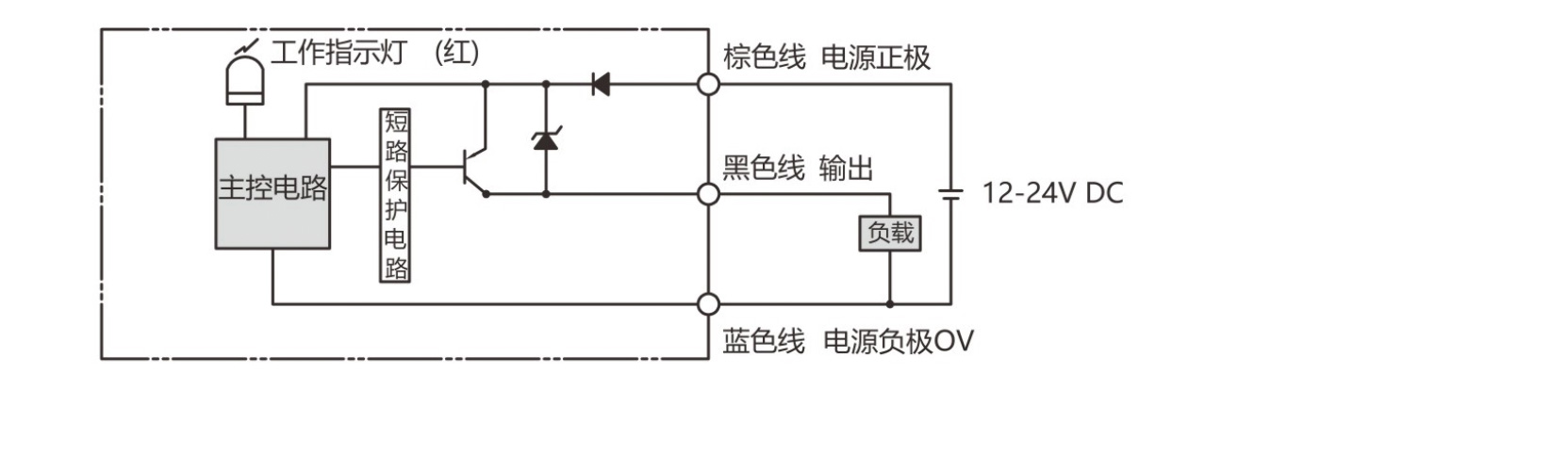

PNP輸出

教導實例

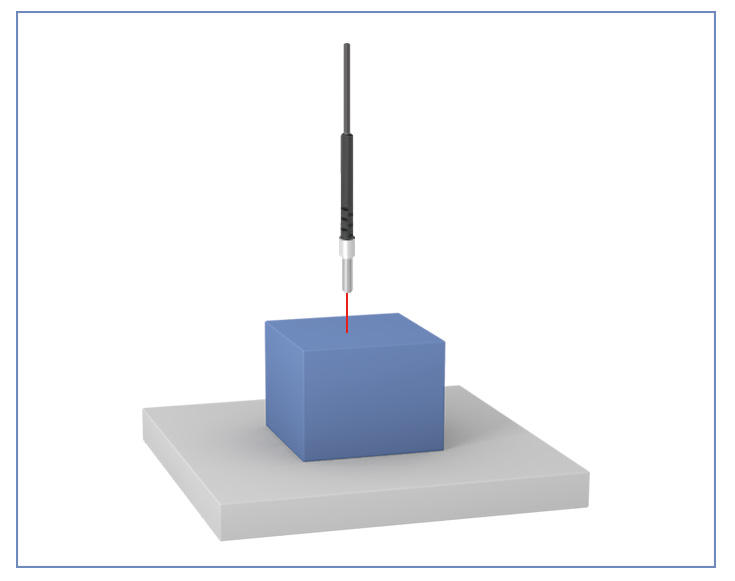

第一步

在被測物體上教導設定

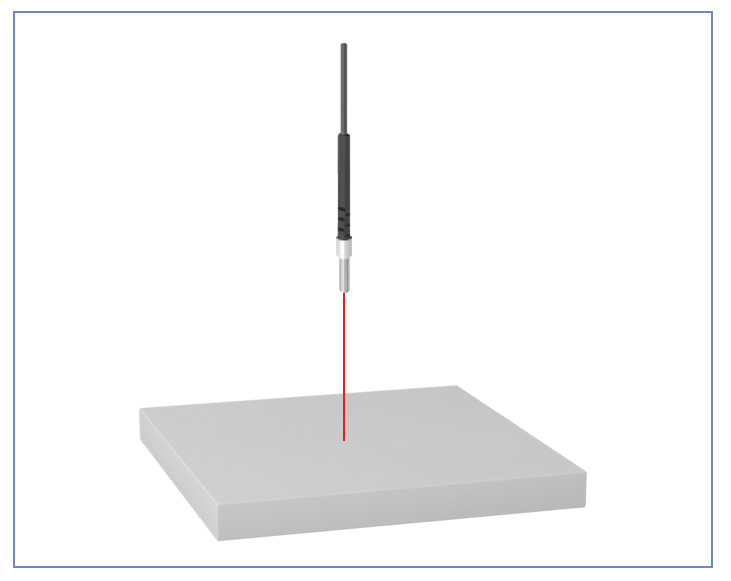

第二步

移走被測物體后在教導設定一次

安裝步驟

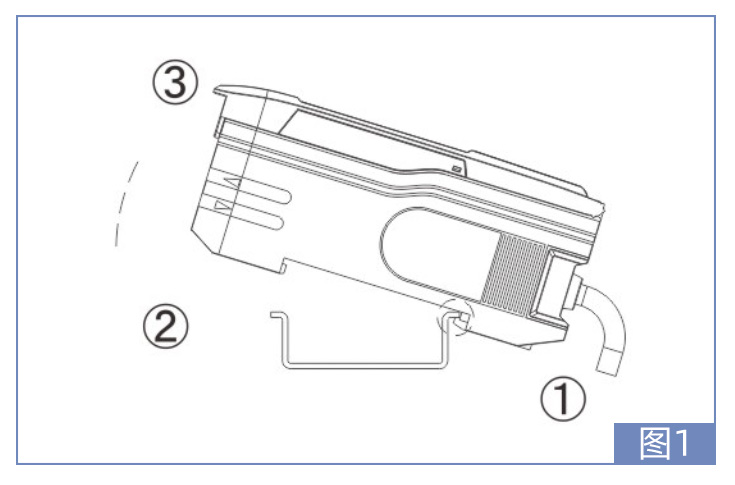

安裝在DIN軌道上（圖1）

  1、將主機底部的卡槽與軌道對齊，按箭頭①的方向推動主機的同時使其往箭頭②的方向傾斜；

  2、拆卸傳感器的方法是，在朝箭頭①的方向推動主機的同時，朝箭頭③的方向提升主機。

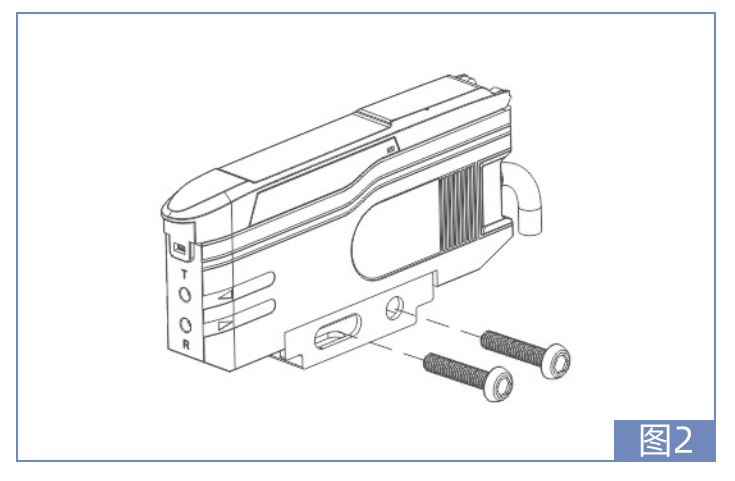

安裝到墻壁上(僅適用于主模板)(圖2)

  1、將模塊放到選配的安裝架上，將其安裝到一起，并使用兩個M3螺釘固定住。

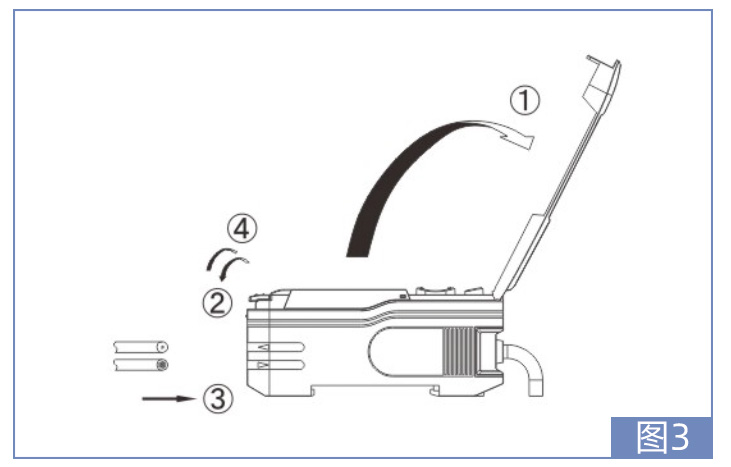

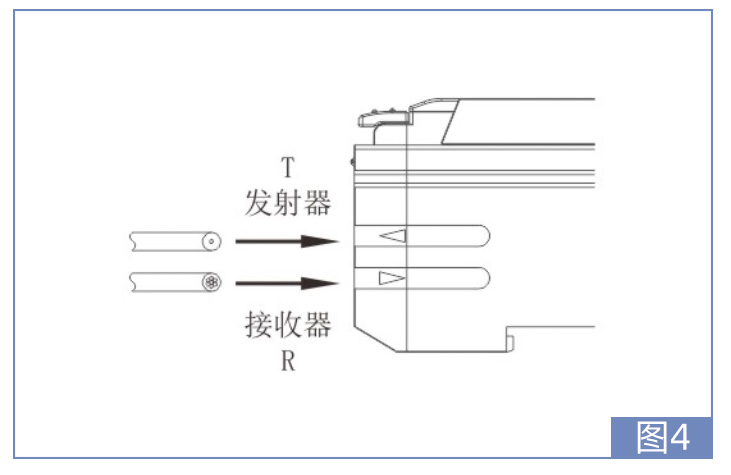

鏈接光纖模塊(圖3/圖4)

  1、按箭頭①所示的方向開啟防塵蓋；

  2、按箭頭②所示的方向往下移光纖鎖桿；

  3、將光纖模塊記號上標記的長度插入光纖孔；

  4、按箭頭④所示的方向往下移光纖鎖桿；

  5、如果使用交薄的光纖模塊，則需要使用隨其提供的轉接器；

  6、如果沒有連接正確的轉接器，則薄型光纖模塊將不能正確地檢測目標物(轉接器隨光纖模塊提供)；

  7、若將同軸反光型光纖模塊連接到放大器上，應將單芯光纖連接到反射器側，而將多芯光纖連接到接收器側。

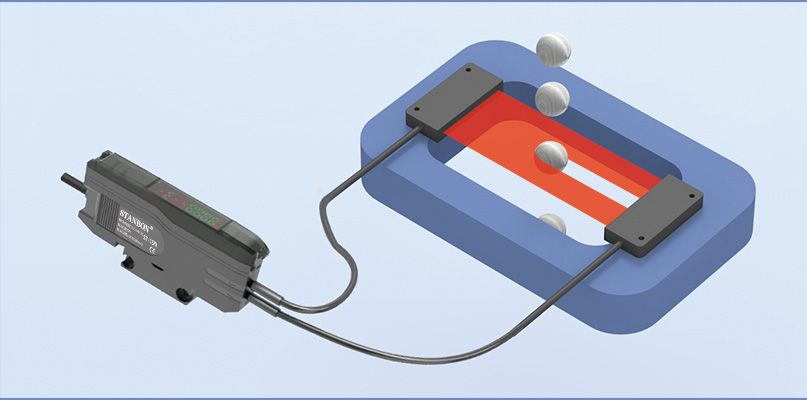

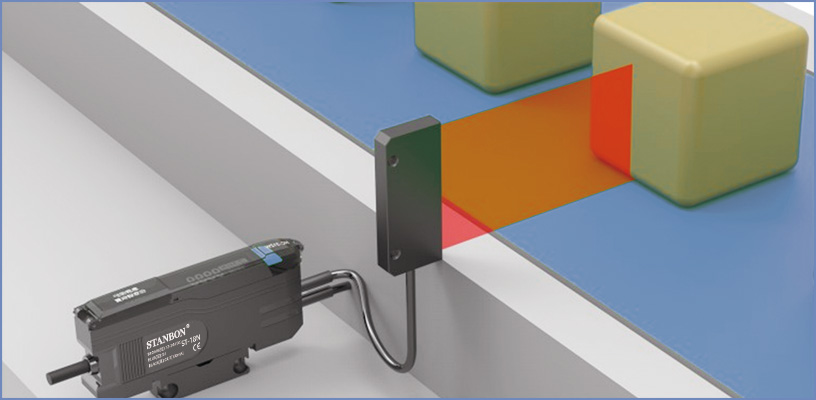

應用案例
