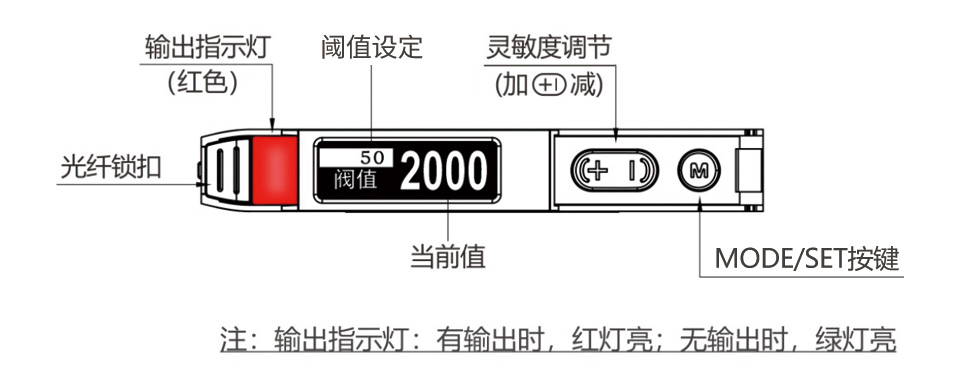

操作面板說明

一鍵設定

只需一鍵設定，在無目標檢測按下M鍵，有目標檢測物體時在按M鍵，設置完成。

標準模式

反應速度

100us高速反應，可檢測高速移動的小型工作；

背景消除功能

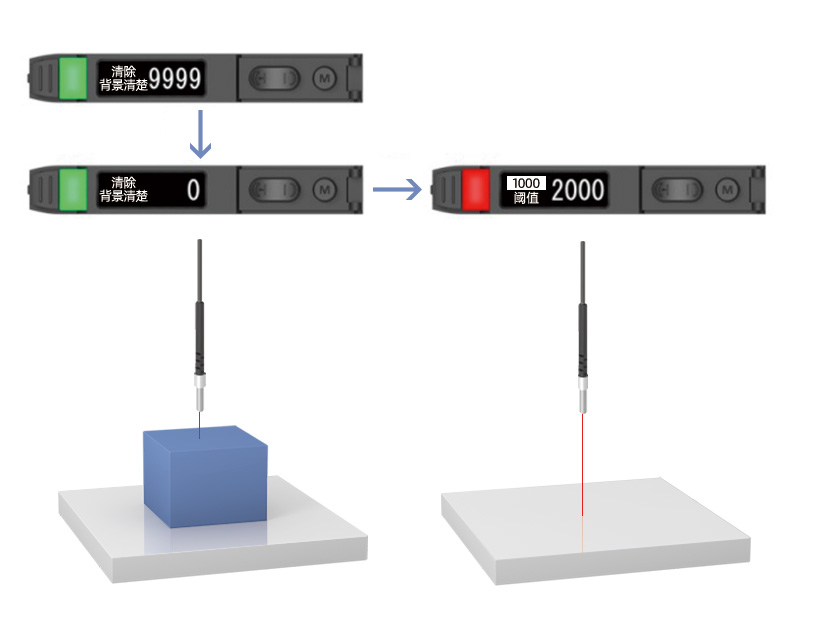

背景消除功能在菜單里選定背景清除模式后，短期按一次M剪，可選擇清除，實現背景消除功能，即使背景是一面鏡子

也可消除該背景，只檢測鏡子前面物體(在次進入菜單里可選定關閉背景清楚模式)

區域模式

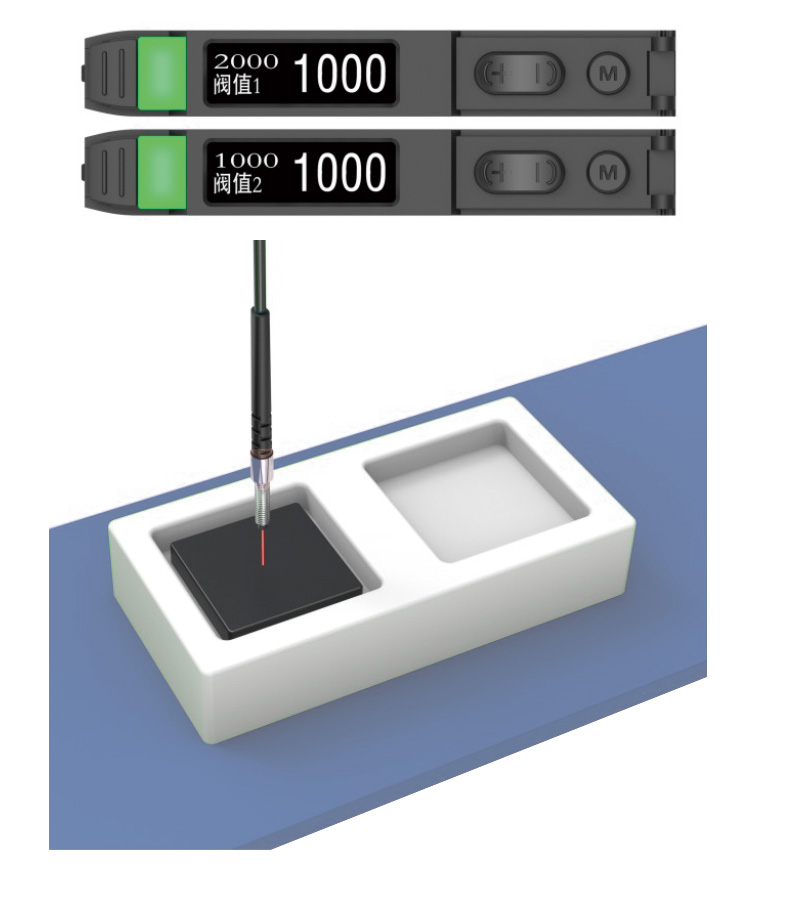

檢測托盤內有無IC，放大器區域模式顯示閾值 1 和閾值 2 ，可設置上、下限的基準值，并使該范圍內的入光量NO、OFF.

維護功能

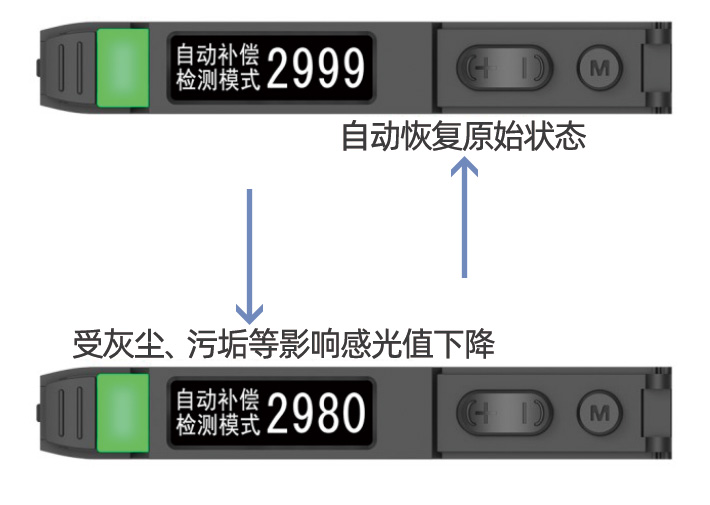

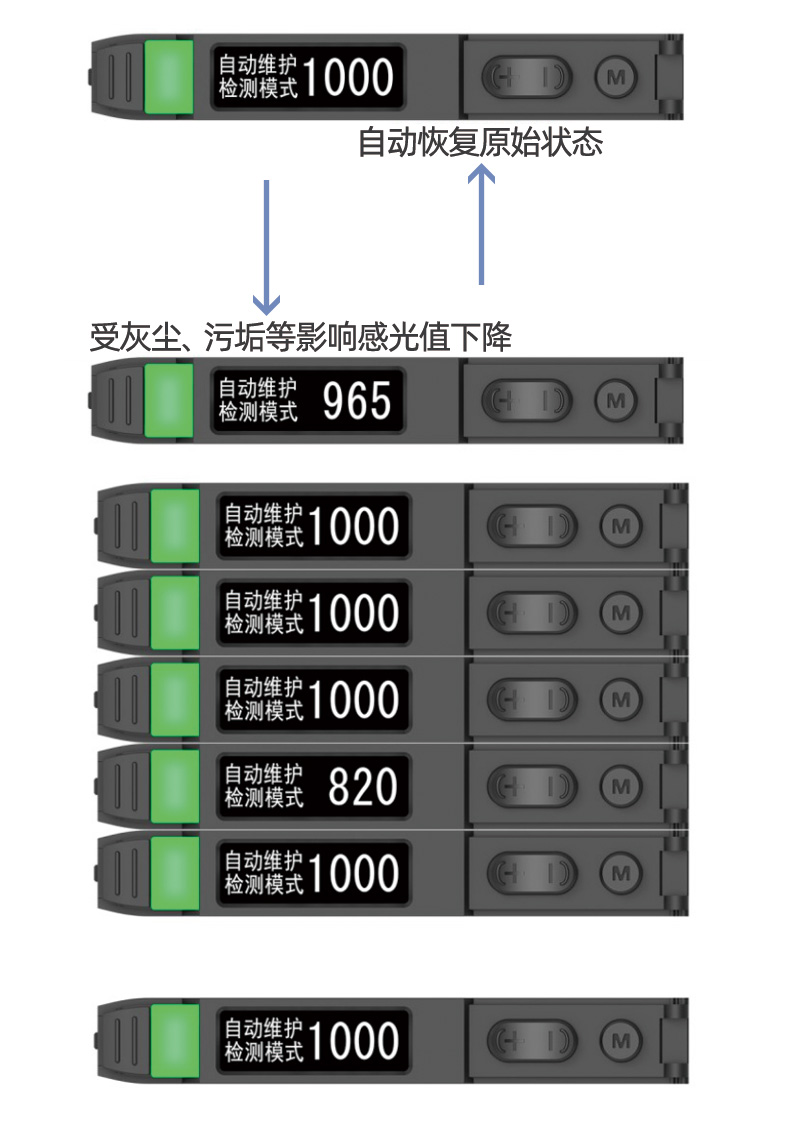

自動維護模式說明：選定自動維護模式，校準當前值1000，設置最低維護值；數值在最低維護值內，產品會補償維護為

1000.自動維護功能，當光纖受灰塵，污垢等影響感光值下降時，系統會自動恢復原始狀態。

補償模式

選定自動補償模式，校準當前值為一個固定值，設置最低補償值；數值在最低補償值內，產品會自動補償

屏幕顯示

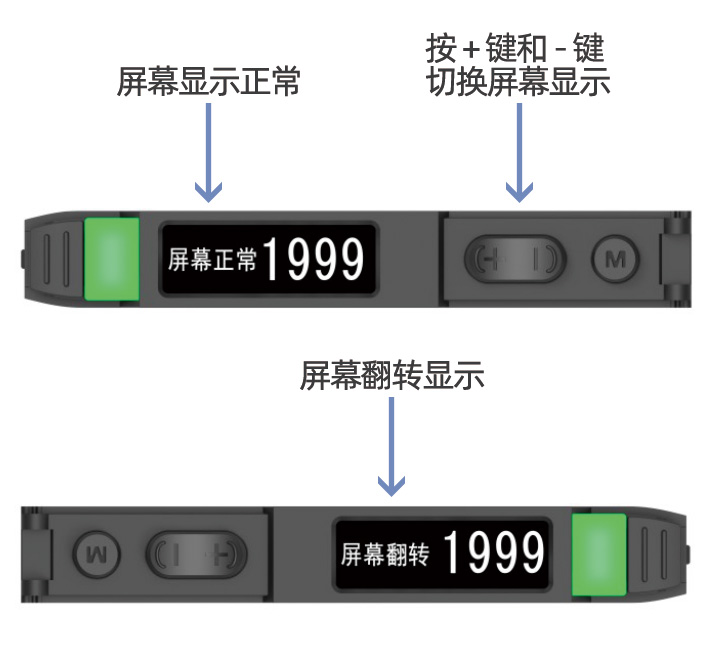

屏幕顯示可以設置為屏幕正常和屏幕翻轉。

產品參數

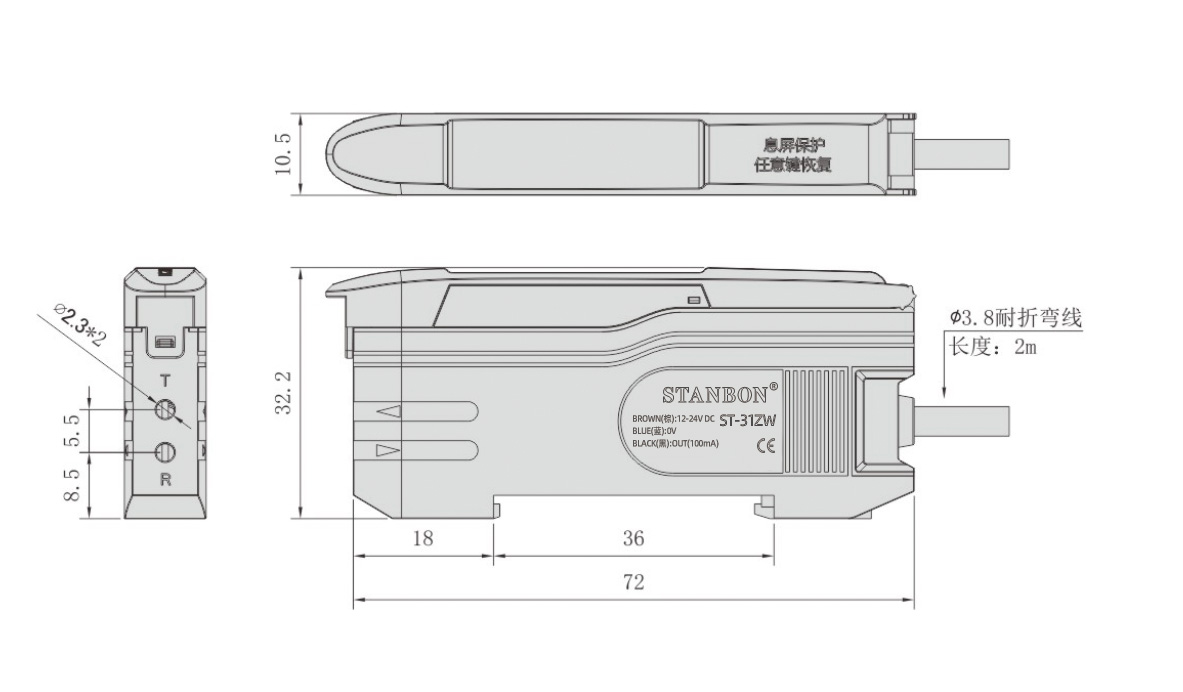

產品尺寸

ST-31ZW

接線圖

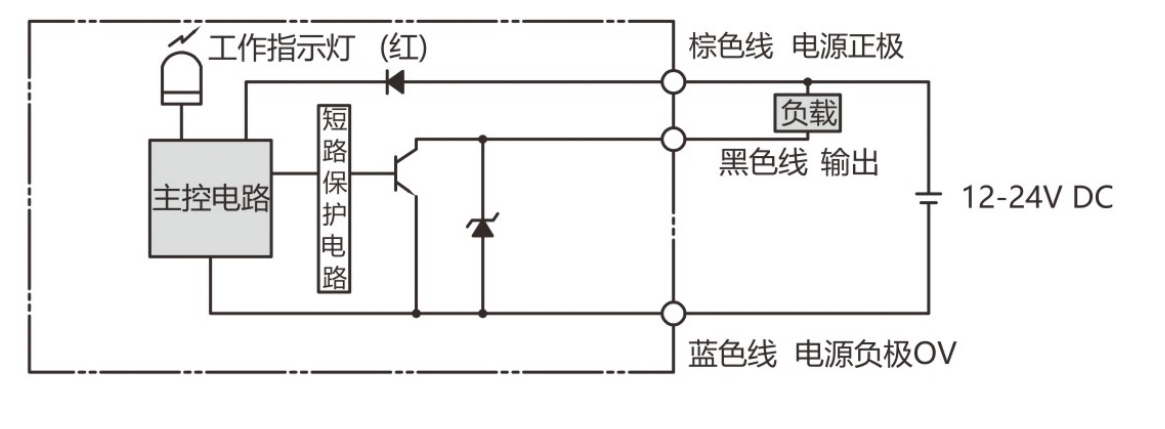

NPN輸出

PNP輸出

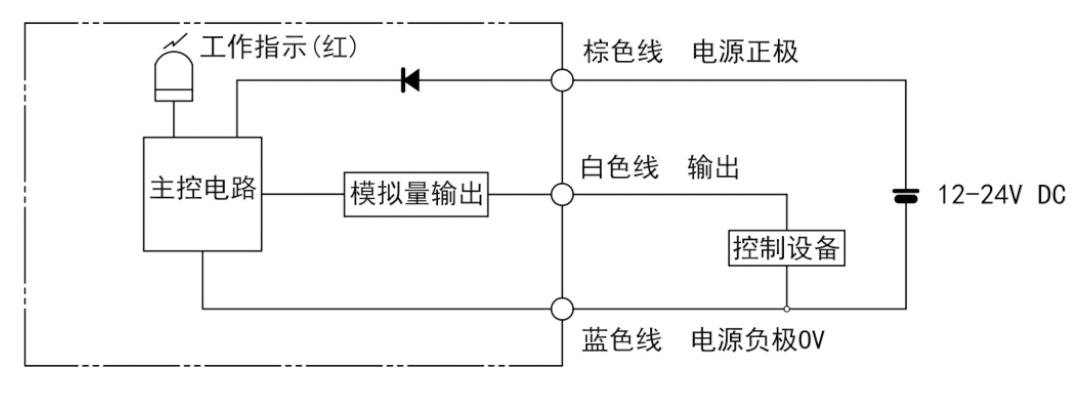

模擬量電路圖

教導實例

第一步

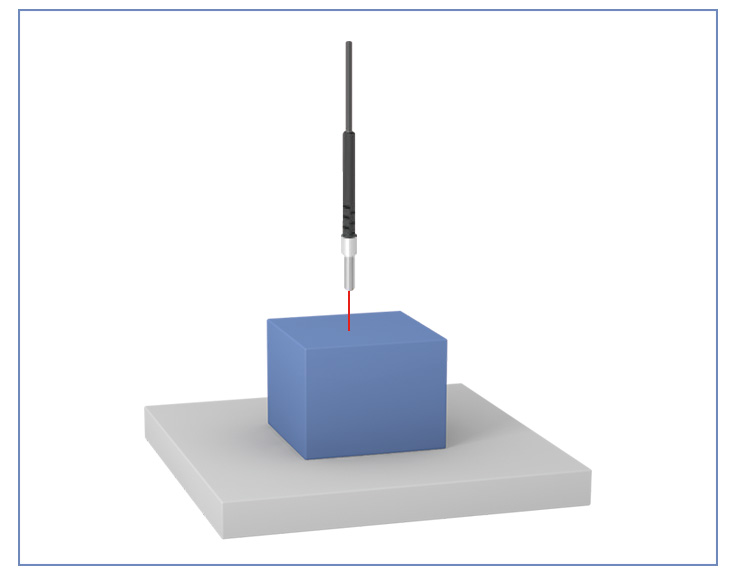

在被測物體上教導設定

第二步

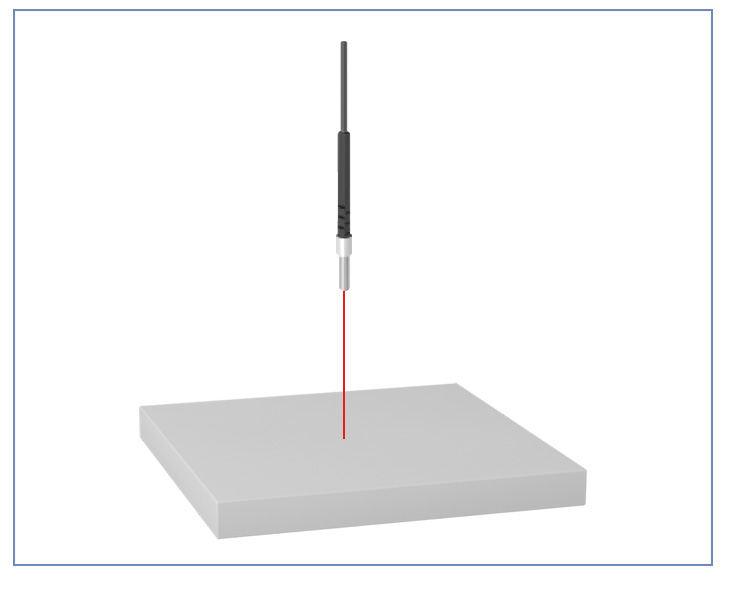

移走被測物體后在教導設定一次

安裝步驟

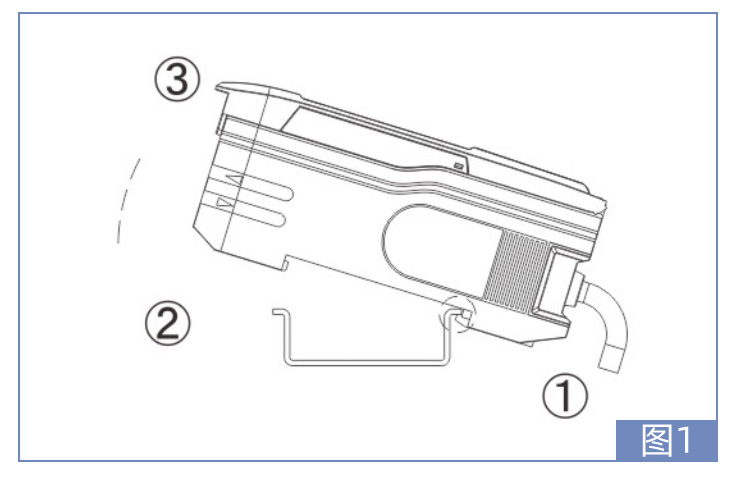

安裝在DIN軌道上（圖1）

  1、將主機底部的卡槽與軌道對齊，按箭頭①的方向推動主機的同時使其往箭頭②的方向傾斜；

  2、拆卸傳感器的方法是，在朝箭頭①的方向推動主機的同時，朝箭頭③的方向提升主機。

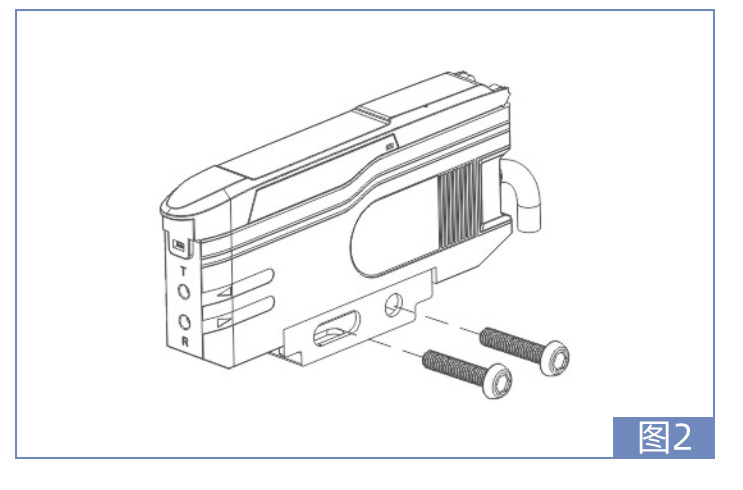

安裝到墻壁上(僅適用于主模板)(圖2)

  1、將模塊放到選配的安裝架上，將其安裝到一起，并使用兩個M3螺釘固定住。

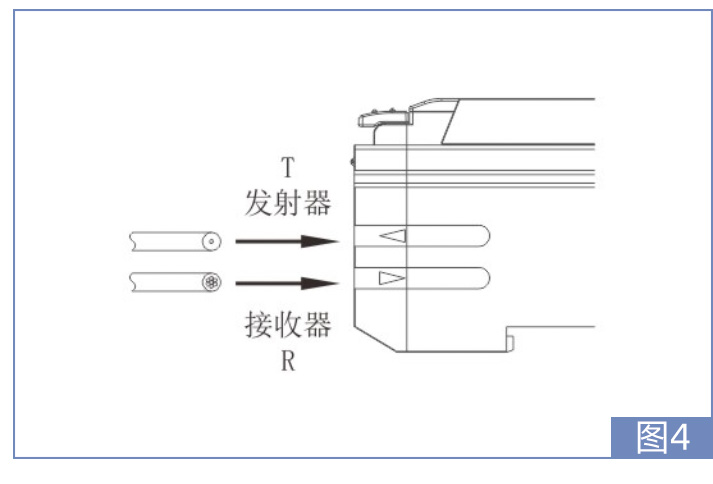

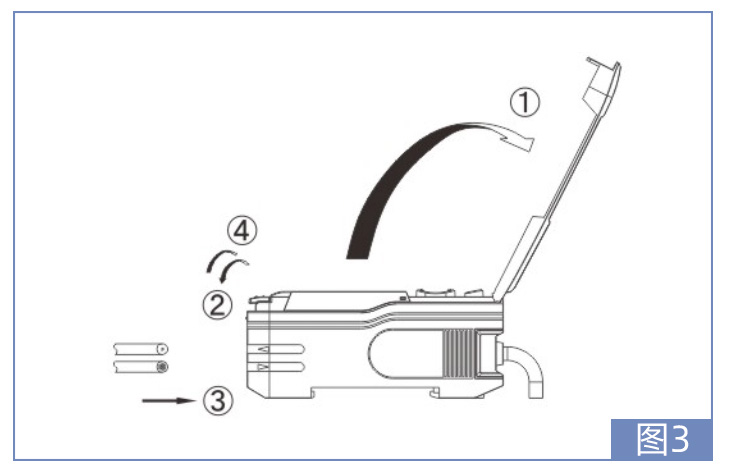

鏈接光纖模塊(圖3/圖4)

  1、按箭頭①所示的方向開啟防塵蓋；

  2、按箭頭②所示的方向往下移光纖鎖桿；

  3、將光纖模塊記號上標記的長度插入光纖孔；

  4、按箭頭④所示的方向往下移光纖鎖桿；

  5、如果使用交薄的光纖模塊，則需要使用隨其提供的轉接器；

  6、如果沒有連接正確的轉接器，則薄型光纖模塊將不能正確地檢測目標物(轉接器隨光纖模塊提供)；

  7、若將同軸反光型光纖模塊連接到放大器上，應將單芯光纖連接到反射器側，而將多芯光纖連接到接收器側。
